電動葫蘆用來起吊中小型重物，一般安裝在表面處理和熱處理以及小件加工工房的環形軌道上，使用極為方便。但是在環形軌道上使用需要使用非標電動葫蘆。但三根環形輸電板的安裝，很難保證三個電刷和它在環形軌道的任何地方接觸良好，經常放電、很不安全。尤其在酸洗及電鍍等有腐蝕氣體的工房里，時間不長，環形導電板即被銹蝕，影響了電葫蘆的正常工作。

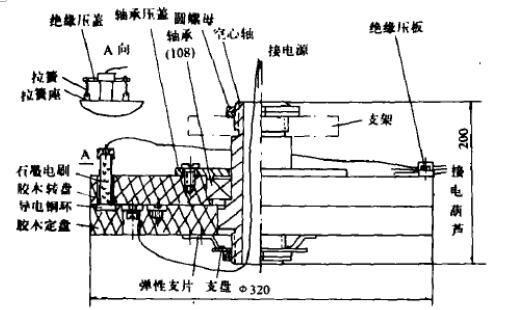

我們設計了如圖所示的電動葫蘆輸電轉盤，用兩個圓螺母6固定在環形軌道的中心支架上。10是膠木轉盤，用軸和空心軸7聯接，可以轉動。12是膠木定盤，它用于內方孔和空心軸7聯接，固定不動，定盤12上有三個環形槽，槽內裝有件11,11是三個薄銅環，用固定螺釘固定在12上，三根導線通過12上三個等分分布在三個銅環上，三根導線合成電纜線穿過空心軸接通電源。10上有三個等分分布并且各通一個銅環的方孔、每個方孔中插入一個石墨電刷9，電刷由拉簧2和絕緣壓蓋1輕輕壓在薄銅環上，三個電刷分別接三根導線，三根導線合為一股電纜線，并制成螺旋形，一頭用螺旋壓板8固定在轉盤10上，一頭接電動葫蘆的按鈕。當電源送電后，按鈕接通后，電葫蘆開始工作，電葫蘆在前進或后退時，轉盤10跟著轉動相應的角度，且電纜線跟著伸長或縮短。彈性支片13和支架14用兩個圓螺母來調節轉盤和定盤之間的松緊，使石墨電刷和薄銅板在運動中保持良好的接觸。

應該注意的是石墨電刷切不可用金屬代替，以免在運動中因接觸不良而放電燒結。若沒有螺旋形電纜，可用拉簧代替、拉簧可作成短節的，根據需要增加或減少節數。

這種環形軌道非標電葫蘆輸電轉盤結構簡單、線不外露、工作性能比環形輸電板線路可靠、造價低。采用了石墨電刷、可以給大功率的電葫蘆送電，電刷磨損后可更換，并且不怕有害物質銹蝕。
